Плата A9G может применяться в различных проектах интернета вещей (IoT), где требуется передача текстовых данных или оповещений, например, в системах удаленного мониторинга, охранных системах с оповещением об угоне (с использованием GPS и акселерометра) или умных часах.

Характеристики:

• Модель: Ai-Thinker A9G Pudding Development Board / аналог
• Напряжение питания: 3.8 ~ 5В постоянного тока DC, Li-Ion / USB
• Контроллер: RISC 32-разрядный A9G Ai-Thinker с частотой до 312 МГц
• Внутренняя структура чипа: RDA8955(CPU+GSM) + RDA6225(RFPA) + GK9501(GPS)
• Память: 32Мбит SPI NOR Flash, 32Мбит DDR PSRAM
• Интегрированные функции: календарь с будильником (часы реального времени)
• GSM/GPRS
  • GSM cтандарт: Фаза 2 / Фаза 2+ (2G)
  • GSM Class 4 (2Вт) для частот GSM850 / EGSM900
  • GSM Class 1 (1Вт) для частот DCS1800 / PCS1900
  • GPRS мульти-слот класс: 12
  • GPRS класс базовой станции: B
  • GPRS кодовые схемы CS-1, CS-2, CS-3 и CS-4
  • GPRS макс.скорость 85.6 Кб/с (приём/передача)
  • GPRS лог.каналы: поддержка PBCCH
  • GPRS протоколы: PPP/TCP/UDP/SSL/TLS/FTP(S)/HTTP(S)/NITZ/PING/MQTT
  • SMS режимы: Text и PDU
  • SMS отправка сообщений на другие устройства и приём от них (Point to point)
  • SMS массовая рассылка сообщений (Cell broadcast)
  • Аудио кодеки: Half Rate (HR), Full Rate (FR), Enhanced Full Rate (EFR), Adaptive Multi-Rate (AMR)
  • Аудио дискретизация: АЦП 13-бит 8кГц, ЦАП 16-бит 48кГц
  • Аудио обработка: подавление и отмена эха, подавление шумов
• GPS/BDS
  • Системы позиционирования: BDS/GPS/GLONASS/GALILEO/QZSS/SBAS
  • Протокол: NMEA0183 V4.0
  • Частота обновления: 1-10 Гц
  • Время сбора первых данных (TTFF)

    • холодный старт: 27.5 секунд
    • горячий старт: 1 секунда
    • опорный старт: 1 секунда
  • Чувствительность
    • отслеживание и навигация: -166 дБм
    • повторный сбор данных: -164 дБм
    • холодный старт: -148 дБм
    • горячий старт: -162 дБм
  • Точность позиционирования
    • горизонтальное: 2.5м
    • вертикальное: 3.5м
• Цифровые порты: 29
• Аналоговые порты: 2, 10-бит, макс. 1.8В
• Антенна: порты-разъёмы iPEX для GSM, GPS
• Аудио порты: 2, микрофон и динамик

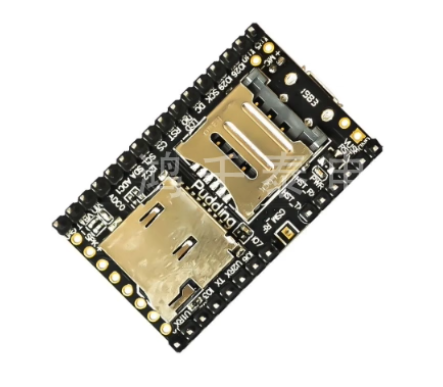

• Слоты для карты: MicoSIM, microSD
• Интерфейсы: USB1.1, UART, I2C, SPI, SDMM, GPIO, ADC, LCD
• Встроенная периферия
  • Питание: LDO-преобразователь RT8059, макс. 1А
  • Индикация состояний: два светодиода
  • Управление: кнопки POWER и RESET
  • Аудиосенсор: капсульный электретный микрофон
  • Датчик ускорения: LIS3DH (опционально)
• Поддержка прошивок: фирменной с АТ-командами, кастомного приложения (SDK)
• AT команды: 3GPP TS 27.007 и 3GPP TS 27.005 наборы AT команд, расширенные AT-команды Anxin
• Обновление ПО: последовательный порт
• Скорость аппаратного UART
  • UART1: 2400 ~ 1843200 бод (115200 бод по умолчанию)
  • UART2: 2400 ~ 115200 бод (9600 бод по умолчанию)
• Окружение для разработки
  • ОС: Windows, OS Linux, Docker Desktop
  • IDE: VSCode, Sublime, Atom, Eclipse и др. (нет поддержки Arduino IDE)
  • Языки: C/C++, Python, microPython
• Шаг выводов: 2.54 мм
• Температура эксплуатации: -20°C ~ +70°С

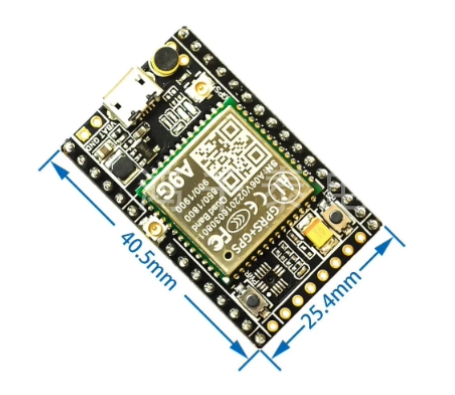

• Размеры модуля: 41 х 25 мм

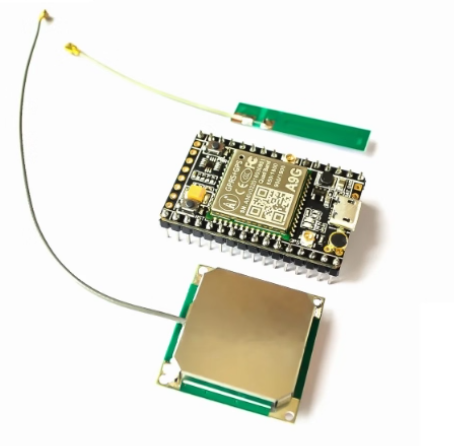

Комплектация:

• Плата разработчика A9G Pudding DevBoard x 1 шт
• Антенна GSM/GPRS x 1 шт
• Антенна GPS/BDS x 1 шт
