DIY Викторина
DIY Викторина

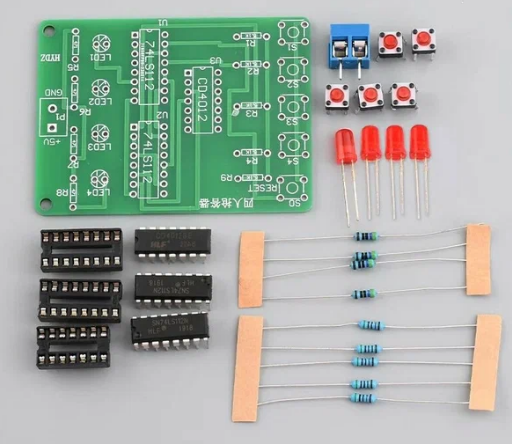

Кнопка-зуммер для брейн-ринга (викторины) на 4 игрока представляет собой электронное устройство, собранное на базе четырех кнопок управления, схемы фиксации (триггера), шифратора и семисегментного индикатора с декодером. При запуске викторины система мгновенно фиксирует участника, который первым нажал на кнопку. Одновременно с этим входная цепь блокируется, чтобы исключить срабатывание от кнопок других игроков. Переход к следующему раунду невозможен до тех пор, пока ведущий не нажмет кнопку сброса.

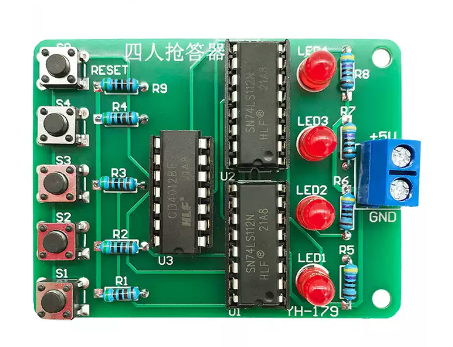

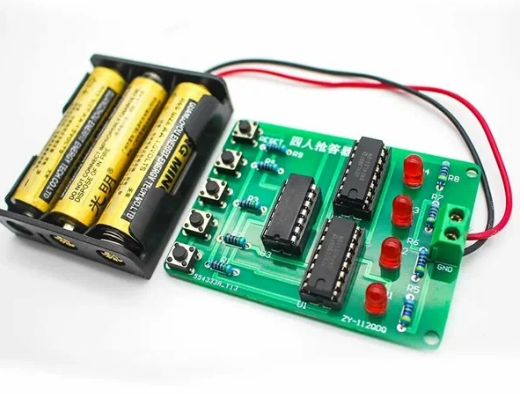

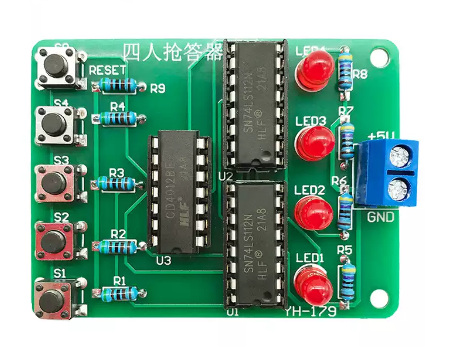

Убедившись, что компоненты установлены правильно, подключите источник питания (при условии внешнего регулируемого источника питания с напряжением +5 В) для настройки. После нажатия переключателя сброса S0 все индикаторы гаснут. Выберите любой переключатель между S1~S3 (например, S1) и нажмите его. Соответствующий индикатор (VL1) должен загореться. В это время нажатие других переключателей будет недействительным. Нажмите переключатель управления S0, и все индикаторы должны погаснуть.
