Плата DC UPS 12 В / 12 Вт для резервного питания (UPS) с зарядкой Li-Ion аккумулятора

Описание

Плата DC UPS предназначена для создания систем бесперебойного питания (UPS) постоянного тока. Обеспечивает автоматическое переключение на питание от аккумулятора при отключении основного источника питания, что позволяет избежать перезагрузки оборудования.

Подходит для:

• Wi-Fi роутеров;
• коммутаторов (Switch);
• ONU/GPON терминалов (оптических модемов);
• систем видеонаблюдения;
• охранных и пожарных сигнализаций;
• устройств автоматики;
• другого оборудования с питанием 9 В или 12 В.

Плата объединяет три функции:

• повышающий преобразователь напряжения;
• зарядное устройство для литиевого аккумулятора;
• UPS (источник бесперебойного питания).

Основные характеристики

• Входное напряжение: DC 5–12 В
• Выходное напряжение:
  • 9 В (по умолчанию)
  • 12 В (переключается перемычкой)
• Максимальная выходная мощность: 12 Вт
• Максимальный выходной ток: до 1 А (при полностью заряженном аккумуляторе)
• Тип аккумулятора:
  • Li-Ion
  • Li-Polymer
• Напряжение аккумулятора: 3,7 В
• Рекомендуемая емкость аккумулятора: 1–10 А·ч
• Максимальная поддерживаемая емкость: до 15 А·ч

Особенности

• Автоматическое переключение между внешним питанием и аккумулятором.
• Зарядка литиевого аккумулятора во время работы устройства.
• Повышение напряжения аккумулятора до стабильных 9 В или 12 В.
• Защита аккумулятора от глубокого разряда.
• Индикация процесса зарядки и состояния аккумулятора.
• Контроль времени зарядки для обнаружения неисправного аккумулятора.

Работа защиты

При почти полном разряде аккумулятора плата начинает предупреждать пользователя миганием светодиода.

После нескольких предупреждений:

• выходное питание автоматически отключается;
• срабатывает защита от глубокого разряда аккумулятора.

При снижении напряжения аккумулятора максимальная выходная мощность уменьшается примерно до 8–9 Вт.

Зарядка аккумулятора

Стандартный режим зарядки рассчитан на аккумуляторы емкостью до 8 А·ч.

Для аккумуляторов емкостью до 15 А·ч предусмотрен режим ускоренной зарядки, который включается изменением перемычки.

Контроллер также контролирует длительность зарядки:

• если зарядка продолжается более 6–7 часов, плата может сообщить о возможной неисправности аккумулятора.

Изменение времени контроля влияет только на допустимое время зарядки и не изменяет ток зарядки.

Требования к источнику питания

Минимальные параметры для зарядки:

• входное напряжение: не менее 5 В
• ток питания: от 0,5–0,6 А

При использовании режима ускоренной зарядки рекомендуется заменить блок питания на более мощный.

Например:

• если устройство использует адаптер 12 В 1,5 А, то рекомендуется применять источник питания 12 В 2,5–3 А.

Использование источника питания с запасом по мощности повышает надежность работы системы.

Светодиодная индикация

Синий светодиод

• наличие выходного питания.

Красный светодиод

• горит — аккумулятор заряжается;
• не горит — аккумулятор полностью заряжен;
• мигает — аккумулятор отсутствует или обнаружена неисправность.

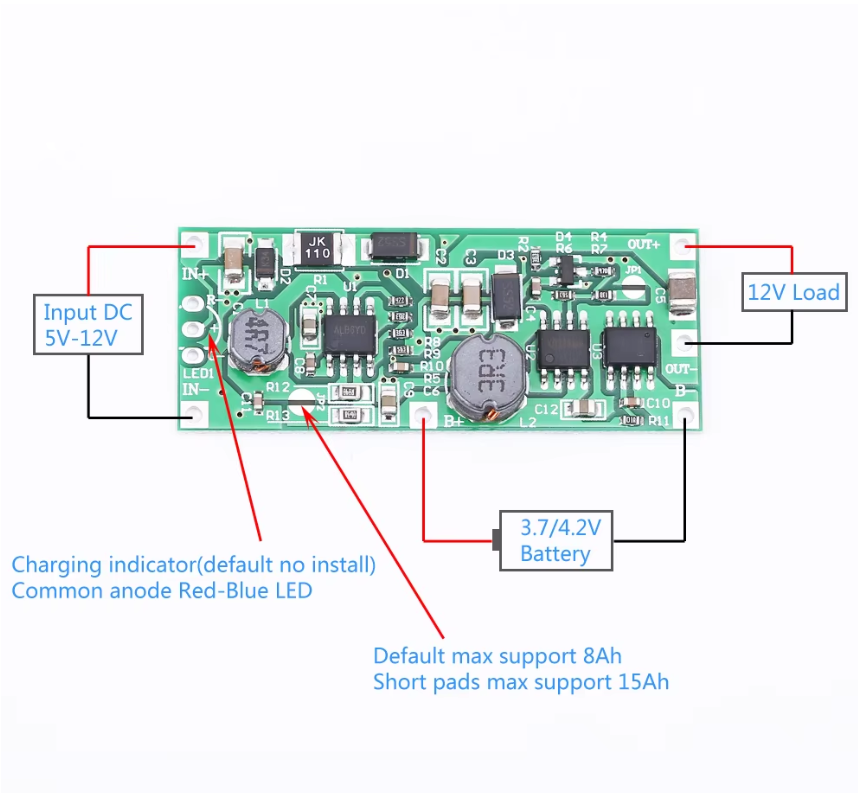

Особенности монтажа

• Подключайте аккумулятор в последнюю очередь после подключения входа и выхода питания.
• Используйте провод не тоньше 20 AWG.
• Рекомендуемая длина проводов — не более 10 см.
• Во время работы плата заметно нагревается, поэтому устанавливайте её на расстоянии от аккумулятора.
• Не объединяйте положительные выводы входа и выхода питания между собой.
• Отрицательный вывод аккумулятора не должен соединяться с общим минусом входа/выхода.

Потребление

• Ток потребления без нагрузки: около 0,4 мА.
• Падение напряжения на защитном диоде: 0,3–0,4 В.

Важные замечания

• Во время зарядки защита от короткого замыкания на выходе не работает. Соблюдайте осторожность при эксплуатации.
• Для корректной индикации рекомендуется использовать красно-синие светодиоды с общим анодом.
• При использовании аккумуляторов большей емкости возможно изменение параметров таймера зарядки по индивидуальному заказу.
