Инструкция
Нажмите SET для установки требуемой температура (задается кнопками +/-).
Измеряемая температура: -50 ~ 110°C
Точность: 0.1 ° C
Частота обновления: 0.5 сек
Питание: DC 12V
Входящий датчик: Водостойкий датчик температурный
Выходящий (реле): 1 канал на 10A
Размер: 48 x 40 x 14 мм
Потребляемый ток: 35-65мА

Терморегулятор поддерживает два режима работы «C» (охлаждение) и «H» (нагрев). Изменяется режим при помощи трех кнопок управления.

В режиме «C» (охлаждение) термостат работает так: пока температура ниже уставки, контакты реле разомкнуты, по достижении заданной температуры контакты реле замыкаются и остаются в таком положении до снижения температуры на величину установленного гистерезиса (по умолчанию на 2 ºС).
Пример: при режиме работы «С» и выставленной температуре 25ºС, реле сработает при достижении температуры 25 ºС, а отключится при 23 ºС.
В режиме «H» (нагрев) работает наоборот.

Назначение кнопок:

• «SET» — выбор режима работы и настройка параметров
• «+» — увеличение параметра
• «-» — уменьшение параметра

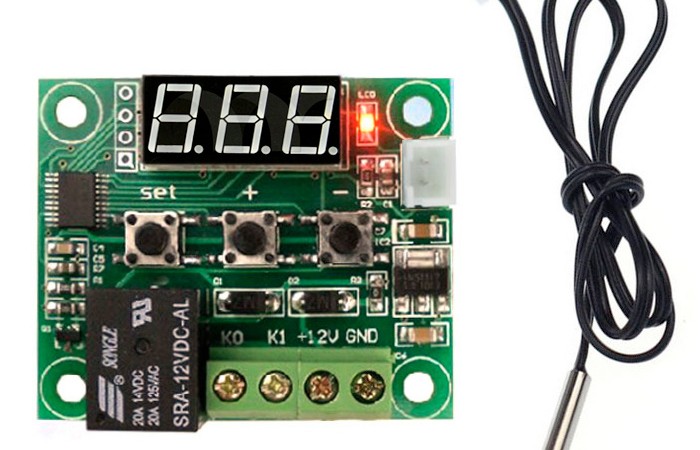

Обозначение выводов:

• +12V, GND - Напряжение управления платой 12 Вольт
• К0, К1 - контакты реле, которые благодаря меню настроек терморегулятора, будут замыкаться при определенной температуре или размыкаться.

Настройки термостата W1209

Для входа в режим настройки нужно удерживать кнопку «SET» в течении 5 секунд, после чего кнопкой «+» или «—» выбрать изменяемое меню (P0 . . . P6).

Для входа и выхода с меню, необходимо однократное нажатие кнопки SET.

PO — Режим работы термостата
В данном разделе меню устанавливается режим работы С — охлаждение или H — нагрев.

В режиме охлаждения С (Cooling), реле термостата срабатывает, когда температура превышает заданную температуру срабатывания и отключается, когда температура опустится до установленной, минус гистерезис. В режиме нагрева H (Heating), реле термостата включено и выключается, когда температура с датчика превысит установленную. Включается обратно при снижении температуры до заданной, минус гистерезис.

P1 — Настройка гистерезиса
В данном пункте меню настраивается гистерезис (разница между температурой включения и выключения), значение от 0.1 ºС до 15 ºС, по умолчанию 2 ºС, шаг изменения 0.1 ºС.

К примеру, если установлено значение в 2 ºС, а температура работы 20 ºС и режим H, то при температуре 22 ºС, термостат отключит нагрев, а при температуре 18 ºС включит нагрев.

P2 — Верхний предел температуры
Установка верхнего предела температуры значение от -45 ºС до 110 ºС, по умолчанию 110 ºС, шаг изменения 1 ºС.

P3 — Нижний предел температуры
Установка нижнего предела температуры значение от -50 ºС до 105 ºС, по умолчанию 110 ºС, шаг изменения 1 ºС.

P4 — Корректировка температуры
В этом разделе можно откалибровать показания термометра, при условии, если у вас есть образцовый термометр, значение от -7 ºС до 7 ºС, по умолчанию 0, шаг изменения 1 ºС.

P5 — Задержка включения реле
Здесь, устанавливается задержка включения 0 … 10 минут.

P6 — Верхний придел температуры отключения
Меню настройки аварийного превышения температуры от 0 ºС до +110 ºС, по умолчанию выключен OFF.

При температуре ниже -50 ºС (или при отключении датчика) на индикаторе отображается LLL
При температуре выше 110 ºС (или при замыкании датчика) на индикаторе отображается HHH

Сброс на заводские параметры

1. Отключить питание
2. Нажмите и удерживайте «+» и «-»
3. Включите питание

На дисплее появится надпись 888, настройки сброшены.
