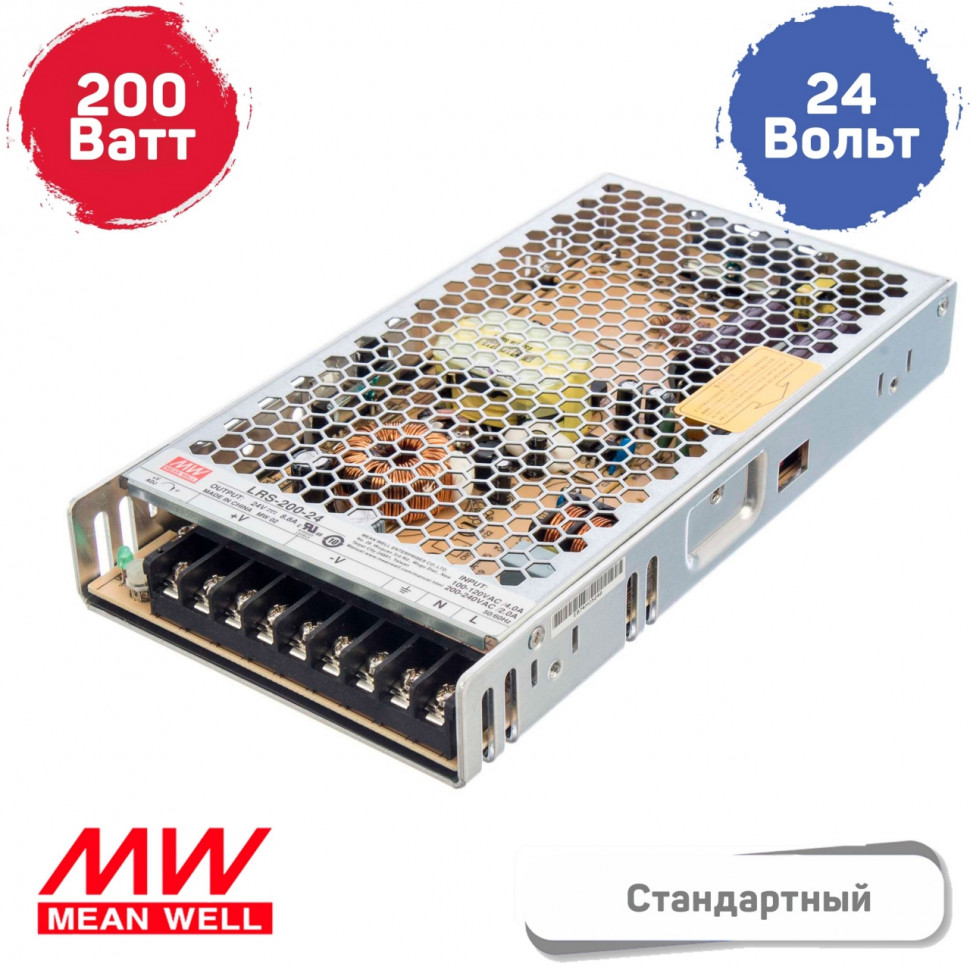

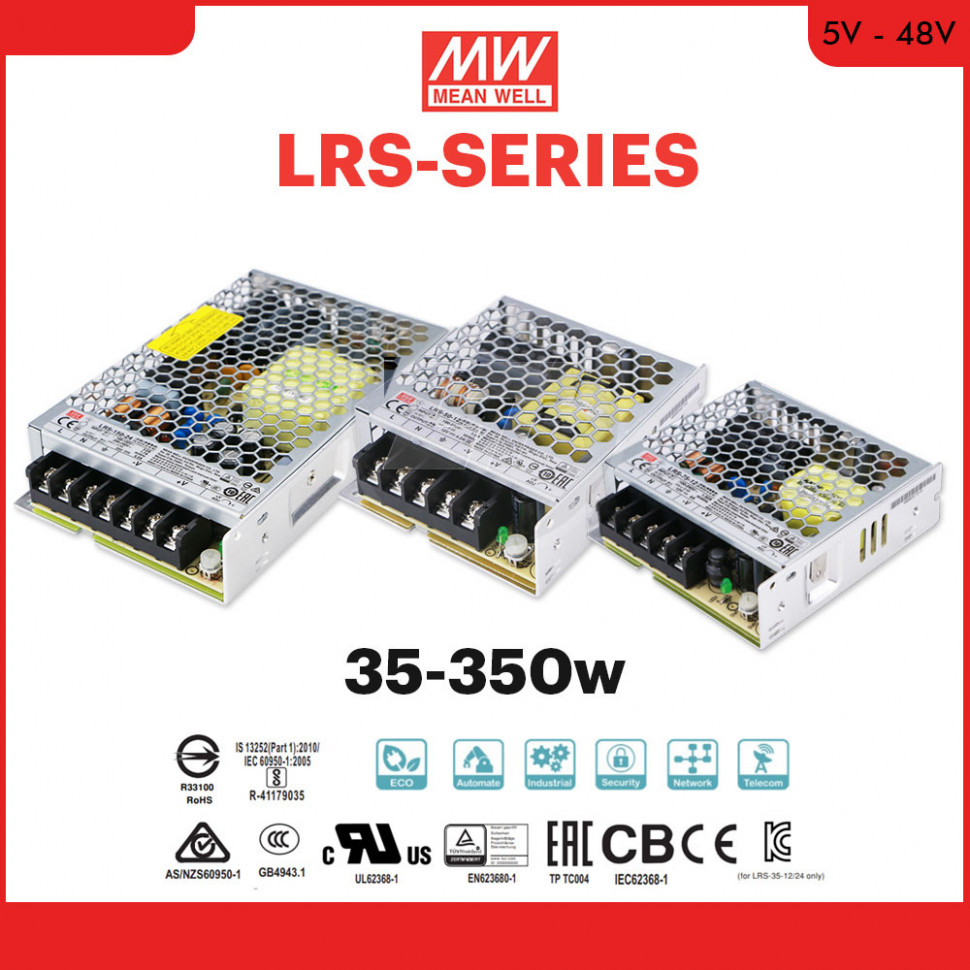

Блок питания Mean Well серии LRS — компактный и надёжный источник питания для промышленной и бытовой электроники

Mean Well LRS — это линейка высококачественных импульсных блоков питания в металлическом перфорированном корпусе. Серия создана для стабильного и безопасного питания светодиодного оборудования, автоматики, электроники, контроллеров, датчиков и других устройств.

Особенности и преимущества

• Компактный корпус низкого профиля (всего 30 мм) — удобно устанавливать в ограниченных пространствах.
• Широкий диапазон входного напряжения 85–264 В AC — подходит для нестабильных сетей.
• Высокая эффективность до 92% — меньше нагревается, служит дольше.
• Надёжный металлический корпус — защита от механических повреждений и перегрева.
• Низкое потребление в режиме ожидания (<0.2 Вт у малых моделей).
• Полный набор защит:
  • от короткого замыкания (SCP),
  • от перенапряжения (OVP),
  • от перегрузки (OLP),
  • от перегрева (OTP).
• Работа при температуре до +70 °C.
• Виброустойчивость до 5G — подходит для промышленного применения.
• Сертификация международных стандартов — гарантия качества и безопасности.

Области применения

• LED-ленты и светильники
• 3D-принтеры, CNC и Arduino/ESP32 проекты
• Домашняя автоматика, “умный дом”
• Системы видеонаблюдения
• Промышленные контроллеры и датчики
• Торговое оборудование и стенды

Почему стоит выбрать Mean Well LRS

Серия LRS сочетает надёжность бренда Mean Well, доступную цену и универсальность. Эти блоки питания стабильно работают годами, имеют защиту от перегрузок и отлично подходят как для профессиональных проектов, так и для домашней мастерской.

Подробное описание

Диапазон входного переменного напряжения выбирается с помощью переключателя

Выдерживает импульсное входное напряжение 300 В переменного тока в течение 5 секунд
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
Охлаждение с помощью свободной конвекции воздуха
Низкопрофильная конструкция 1U
Выдерживает вибрационное испытание 5G
Светодиодный индикатор включения питания
Потребление электроэнергии в режиме холостого хода менее 0,75 Вт
(Тестирование источников питания под полной нагрузкой)
Высокая рабочая температура до 70°C
Рабочая высота до 5000 метров (Примечание 8)
Высокий КПД, долгий срок службы и высокая надёжность

Применение

Промышленные автоматизированные машины
Промышленные системы управления
Механическое и электротехническое оборудование
Электронные приборы, оборудование или аппаратура

Описание

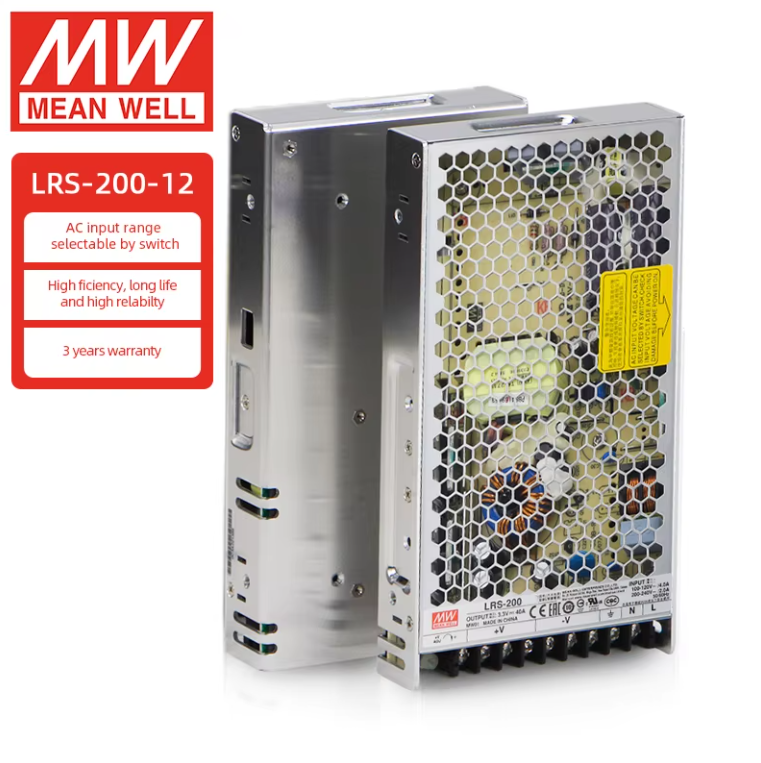

Серия LRS-200 — это импульсные источники питания с одним выходом в корпусе, мощностью 200 Вт и низким профилем — всего 30 мм. С возможностью выбора входного напряжения 115В AC или 230В AC (выбирается с помощью переключателя), вся серия обеспечивает выходные напряжения 3.3В, 4.2В, 5В, 12В, 15В, 24В, 36В и 48В.
Помимо высокого КПД до 90%, металлический сетчатый корпус улучшает теплоотвод у блоков питания LRS-200, благодаря чему вся серия работает в диапазоне температур от -25°C до +70°C при естественной конвекции воздуха без вентилятора.
При очень низком энергопотреблении в режиме холостого хода (менее 0,75 Вт) разрабатываемое решение позволяет конечному изделию легко соответствовать мировым стандартам по энергопотреблению. Модель LRS-200 обладает полной системой защит и возможностью выдерживать вибрацию 5G; она соответствует требованиям международных стандартов безопасности, таких как IEC/UL 62368-1.
Серия LRS-200 — это высокоэффективное и экономичное решение для различных промышленных применений.

Cпецификация

Модель: LRS-200-12

Выходные параметры

Напряжение постоянного тока: 12В
Номинальный ток: 17А
Диапазон рабочего тока: 0 ~ 17А
Номинальная мощность: 204Вт
Пульсации и шум (макс.): 150мВ пик-пик
Диапазон подстройки напряжения: 10,2 ~ 13,8В
Допуск по напряжению: ±1,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±0,5%
Время готовности, время нарастания: 1500мс, 50мс/230VAC, 1500мс, 50мс/115VAC при полной нагрузке
Время удержания напряжения (тип.): 16мс/230VAC, 12мс/115VAC при полной нагрузке

Входные параметры

Диапазон входного напряжения: 90 ~ 132VAC / 180 ~ 264VAC (выбор с помощью переключателя) 240 ~ 370VDC (переключатель включен в положении 230VAC)
Диапазон частоты: 47 ~ 63Гц
КПД (тип.): 89,5%
Потребляемый ток AC (тип.): 4A/115VAC, 2,2A/230VAC
Пусковой ток (тип.): Стартовый ток 60A/115VAC, 60A/230VAC
Ток утечки: менее 2мА / 240VAC

Защита

Перегрузка: Режим прерывистого ограничения нагрузки, автоматически восстанавливается после устранения неисправности.
Перенапряжение: 13,8 ~ 16,2В
Перегрев: Режим прерывистого ограничения нагрузки, автоматически восстанавливается после устранения неисправности.

Среда эксплуатации

Рабочая температура: -25 ~ +70°C (см. “Кривую снижения мощности”)
Рабочая влажность: 20 ~ 90% RH, без конденсации
Температура и влажность для хранения: -40 ~ +85°C, 10 ~ 95% RH
Температурный коэффициент: ±0,03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 5G, 10 мин./1 цикл, по 60 мин. вдоль осей X, Y, Z

Безопасность

Категория перенапряжения: III (в соответствии с EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 метров)
Стандарты безопасности: IEC/UL 62368-1, BSMI CNS15598-1, EAC TP TC 004, KC62368-1 (только для LRS-200-12/24), GB 4943.1, BIS IS13252(Part1):2010/IEC 60950-1:2005 (Примечание 11), BS EN/EN61558-1, BS EN61558-2-16. Разработано с учетом AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1
Испытательное напряжение: Вход-выход: 3,75kVAC; Вход-земля: 2kVAC; Выход-земля: 0,5kVAC
Сопротивление изоляции: Вход-выход, вход-земля, выход-земля: 100МОм/500ВDC, 25°C, 70% RH
EMC-излучение: Соответствие BSMI CNS15936, EAC TP TC 020, KS C 9832, KS C 9835 (только для LRS-200-12/24)
EMC-устойчивость: Соответствие BS EN/EN55035, EAC TP TC 020, KS C 9832, KS C 9835 (только для LRS-200-12/24)

Прочее

MTBF: 2346,6 тыс. ч (Telcordia SR-332 (Bellcore)); 279,4 тыс. ч (MIL-HDBK-217F (25°C))
Размеры: 215x115x30 мм (ДхШхВ)
Вес: 0,66 кг; 15 шт./10,9 кг/0,67 куб. фута

Примечания

1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измерены в полосе пропускания 20 МГц с помощью 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск: включает допуск установки, нестабильность по входному напряжению и по нагрузке.
4. Нестабильность по входному напряжению измеряется при изменении входного напряжения от минимального к максимальному при номинальной нагрузке.
5. Нестабильность по нагрузке измеряется при изменении нагрузки от 0% до 100% при номинальном входном напряжении.
6. Время готовности измеряется при первом холодном запуске. Быстрое включение/выключение источника питания может привести к увеличению времени запуска.
7. Возможность пикового тока 150% встроена на время до 1 секунды для моделей с 12–48В. Когда нагрузка выше номинального значения более 1 секунды, источник питания перейдёт в режим прерывистого ограничения нагрузки и восстановится при возвращении к номинальному току (115В/230В AC).
8. Для высоты выше 2000 метров (6500 футов) требуется снижение рабочей температуры из расчёта 5°C/1000 м.
9. Данный источник питания не соответствует нормам по гармоникам BS EN/EN61000-3-2. Не используйте его при следующих условиях:
a) конечное изделие используется в пределах Европейского союза и
b) подключено к общественной электрической сети с номинальным напряжением 220 В или выше и
c) источник питания:
— установлен в оборудовании с продолжительным или средним потреблением свыше 75 Вт или
— является частью осветительной установки.
Исключение: источники питания, используемые в оборудовании с совокупной номинальной входной мощностью более 1000 Вт, либо для симметрически управляемых нагревательных элементов мощностью не более 200 Вт.
10. RCM применяется на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS 4417.1.
11. Отдельные модели могут не содержать знак BIS, обратитесь к вашему представителю MEAN WELL за подробностями.
