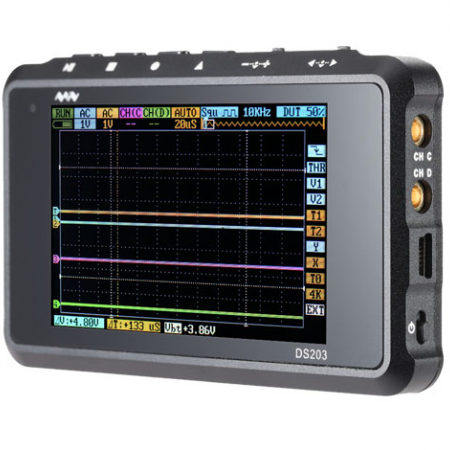

Осциллограф карманный DSO203
Осциллограф карманный DSO203
DS203 – 4-х канальный цифровой осциллограф с памятью.
Разработан на основе ARM Cortex M3 (STM32VCT6), аналоговая полоса пропускания 72МГц благодаря схемотехнике на основе FPGA и высокоскоростных АЦП. Встроенная Flash-память 2МБ предназначена для сохранения формы измеряемых величин, пользовательских настроек и модернизации прошивки.
Карманный размер и незначительный вес
Два 72МГц аналоговых канала и два цифровых канала
Генератор сигналов
Автоматические измерения величин
Настраиваемый триггер
Удобное сохранение формы сигнала
Быстроее и простое обновление прошивки
Пользовательские настройки
Открытый код программы-прошивки
Технические характеристики:
Полоса пропускания: до 72МГц
Примечание:
Форму сигнала реально смотреть при частоте до 2 MHz.
Наличие цифровых импульсов при частоте до 10-12 MHz.
Hardware: CPU - ARM Cortex M3
4 канала:
Канал 1 - аналоговый вход CH(A), HIDE
Канал 2 - аналоговый вход CH(, HIDE
Канал 3 - цифровой вход CH©, HIDE
Канал 4 - цифровой вход CH(D), HIDE, [CH(A)] + [CH(B)], [CH(A)] – [CH(B)], [CH©] & [CH(D)], [CH©] ! [CH(D)], FILE_1, FILE_2, FILE_3, FILE_4
- Чувствительность по вертикали (в клетке или на одно деление): 50мВ, 100мВ, 200мВ, 500мВ, 1В, 2В, 5В, 10В (максимальное входное напряжение 80В)
- Развертка по горизонтали (в клетке или на одно деление): 1с, 500мс, 200мс, 100мс, 50мс, 20мс, 10мс, 5мс, 2мс, 1мс, 500мкс, 200мкс, 100мкс, 50мкс, 20мкс, 10мкс, 5мкс, 2мкс, 1мкс, 500нс, 200нс, 100нс
- Синхронизация (режим развертки): AUTO, NORM, SINGL, SCAN, NONE
- Триггер запуска: по каналам A, B, C, D, по фронту, по спаду, по уровню (стандартный логический уровень или выбираемый вручную с помощью курсора)
- Частота выборки (дискретизации): до 72MS/s
- Разрядность по вертикали: 8-bit
- Буфер памяти: 4096 точек (выборок) на канал (8192 точек для одного канала)
- Память: внутренний USB disk 2 MB
- Автоматические измерения: Vpp (размах), Vdc (средний уровень), RMS (СКЗ напряжения), Max (максимальное напряжение), Min (минимальное напряжение, Vbt (напряжение на аккумуляторе), FPS (частота обновления экрана)
- Курсорные измерения: по оси Y - уровень (напряжение), по оси Х - время
- Screenshot: сохранение снимков экрана в файл (<1K в формате DAT, 50К в формате BMP)
- Генератор сигналов: прямоугольный сигнал от 10 Гц до 8 МГц размахом 2,8 В; “синус”, “треугольник”, “пила” от 10 Гц до 20 кГц размахом 2,8 В
- Экран: TFT 3″ 240 × 400 точек
- Питание: Li Po аккумулятор 800 mah, зарядка от USB (5V), время зарядки 4 часа
- Размер: 98мм x 60мм x 14.5мм
