Терморезистор (термистор) ID#45

Категории: Сенсоры

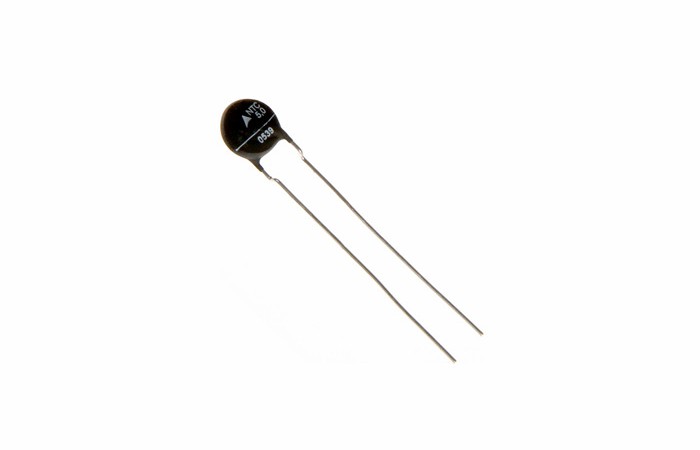

Терморезистор (термистор) — это переменный резистор, меняющий своё сопротивление в зависимости от температуры окружающей среды.



Схема подключения
Резистор на 10К




Скетч (данные требуют калибровки)

const int in = 0;
int sensor = 0;

void setup()
{
Serial.begin(9600);
}

void loop() {
sensor = analogRead(in);
Serial.print("Analog = ");
Serial.print(sensor);
Serial.print("Voltage = ");
double voltage = sensor*5.0/1024;
Serial.print(voltage);
double khom = (sensor*20.000/1024);
khom = 20.000-khom;
Serial.print("khOm = ");
Serial.println(khom);
delay(1000);
}
