LM386 низковольтный усилитель мощности

ID#811
LM386 низковольтный усилитель мощности ID#811

Категории: Микросхемы

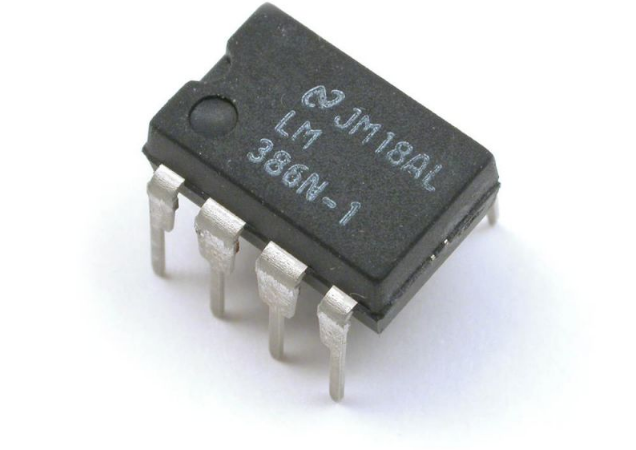

Микросхема LM386, представляет собой усилитель мощности, который можно использовать в устройствах с низким напряжением питания. Например при питании от батареи. По умолчанию её внутренняя схема ограничивает усиление по напряжению в районе 20. Но подключая внешние резистор и конденсатор можно изменять усиление от 20 до 200, а выходное напряжение автоматически устанавливается равным половине напряжения питания. Потребление электроэнергии в холостом режиме составляет всего 24 милливатта, при питании от 6 В.

Особенности
Возможность работы от батарей
Минимум подключаемых наружных компонентов
Широкий диапазон питания: от 4 до 12 В или от 5 до 18 В
Низкий потребляемый ток: 4 мА
Усиление по напряжению от 20 до 200
Вход относительно земли
Самоустанавливающееся выходное напряжение
Низкий коэффициент искажений: 0.2% (при AV = 20, VS = 6 В, RL = 8 Ом, PO = 125 мВт, f = 1 кГц)

- Примениение
- Усилители радиопремников
- Усилители портативных проигрывателей
- Домофоны
- Звуковые системы тв-приемников
- Линейные приводы
- Ультразвуковые приводы
- Небольшие сервоприводы
- Преобразователи
