Модуль цифрового потенциометра X9C103S 10К.

X9C103S — потенциометр 10 кОм с цифровым управлением, в котором изменение сопротивления происходит благодаря массиву из 99 резисторов.

Особенности работы:

Назначение выводов:

• выходы VH, RW, VL, выходы потенциометра, максимальное напряжение через потенциометр 10В, ток 8мА;
• вход U/D: UP/DOWN, в зависимости от состояния этого входа, ползунок резистора перемещается вверх или вниз;
• вход INC: INCREMENT, управление ползунком, когда на входе изменяется состояние с 1 на 0, ползунок потенциометра делает один шаг, принцип работы как у аппаратного прерывания;
• вход CS: DEVICE SELECT, выбор устройства, чтобы микросхема начала принимать команды, нужно подать логический 0

У микросхемы нет привычного интерфейса вроде I2C или SPI, управление происходит по трем проводам, своеобразным способом.

Микросхема может хранить в EEPROM установленное значение потенциометра, но сохранит или нет, зависит от состояния входа INC в момент перехода входа CS.

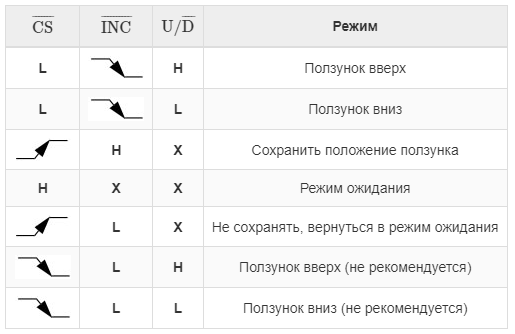

Таблица из технического описания поясняет процесс:
