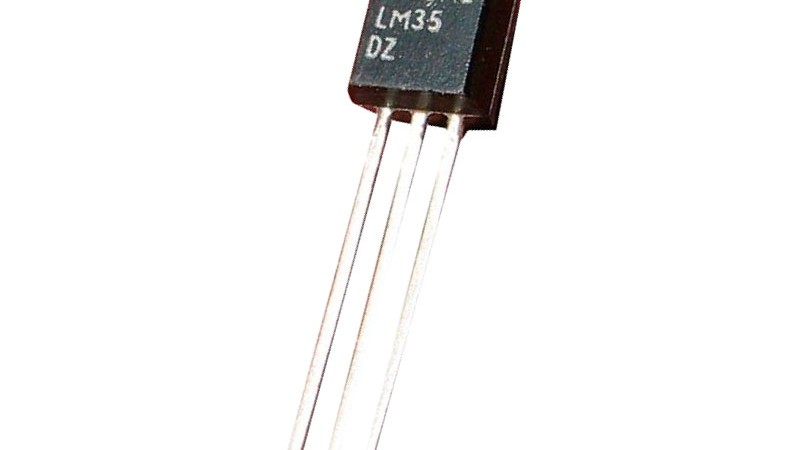

LM35 аналоговый датчик температуры ID#652

Категории: Микросхемы

Серия LM35 это прецизионные интегральные датчики температуры, у которых выходное напряжение пропорционально температуре по шкале Цельсия.

LM35 обеспечивает измерение температуры с точностью ±0.25 °C в комнатных условиях и с точностью ±0.75 °C в полном диапазоне рабочих температур -55 … +150 °C, без внешней калибровки или подгонки выходного напряжения.

Низкое выходное сопротивление, линейное значение выходного напряжения и прецизионная калибровка делают датчик LM35 крайне удобным для подключения к измерительным цепям.

В связи с тем, что датчик потребляет ток только 60 мкА, у него очень низкий уровень собственного разогрева, менее 0.1 °C при неподвижном воздухе.

Особенности датчиков LM35
- Значение температуры калибровано в шкале Цельсия
- Линейное значение напряжения на выходе с коэффициентом 10 мВ/ °C
- Гарантирована точность 0.5 °C (при 25 °C)
- Параметры нормированы для полного диапазона температур -55 … +150 °C
- Работает в широком диапазоне напряжения питания 4 – 30В
- Потребляемый ток менее 60 мкА
- Нелинейность только ±0.25 °C
- Низкое выходное сопротивление – 0.1 Ом, при токе нагрузки 1 мА
