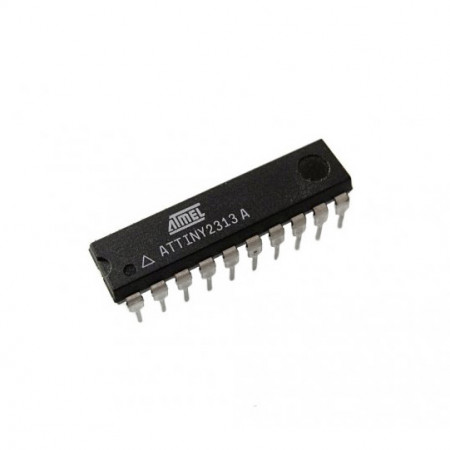

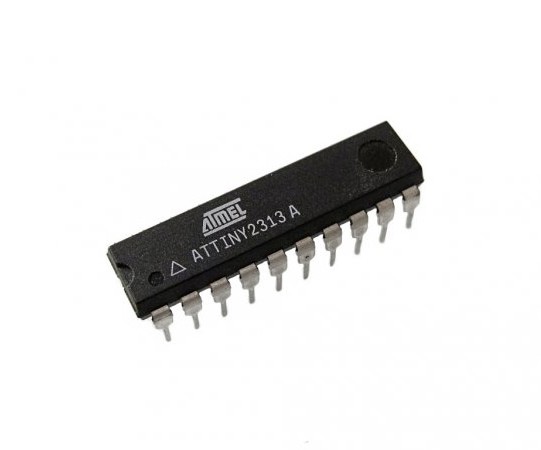

Микроконтроллер ATTiny2313A

ID#803
Микроконтроллер ATTiny2313A ID#803

Категории: Микроконтроллеры

ATTINY2313A-PU является высокоскоростным восьми битным CMOS микроконтроллером на базе ядра AVR с архитектурой RISC. Ядро AVR оснащено 32 рабочими регистрами общего назначения, а также богатой системой команд. Этот микроконтроллер с низким энергопотреблением работает с тактовой частотой 20MHz. Устройство имеет высокую производительность и содержит: 128Byte энергонезависимой памяти EEPROM, 128Byte статической оперативной памяти с произвольным доступом, 2KB программируемой в системе Flash памяти программ. ATTINY2313A-PU имеет 3 режима пониженного потребления, а также универсальный одно проводной интерфейс для встроенного отладчика. Микроконтроллер оснащён 18 линиями ввода – вывода общего применения, есть 2 гибких таймера/счетчика со схемами сравнения, последовательный программируемый USART, и сторожевой программируемый таймер со встроенным генератором.
Особенности:
Ядро: AVR;
Архитектура: RISC;
Разрядность: 8;
Тактовая частота: 20MHz;
Размер памяти ROM: 128Byte;
Размер памяти RAM: 128Byte;
АЦП, количество каналов: 8;
ЦАП количество каналов: 8;
Диапазон напряжение питания: от 1.8V до 5.5V;
Температурный диапазон: -40°C до 85°C;
Тип корпуса DIP20.
Сведения о продукте и характеристики
ПроизводительAtmel
Номенклатурный номер производителяATTINY2313A-PU
ОписаниеIC, MCU, 8bit, 2K FLASH, 20PDIP
Разрядность8bit
Кол-во I/O18
Объём программной памяти2KB
Объем памяти EEPROM128Byte
Объем памяти RAM128Byte
Количество таймеров2
ПериферияКомпаратор, ШИМ, таймер
Количество каналов ШИМ4
Диапазон рабочих температурот -40°C до +85°С
Количество выводов20
ИнтерфейсSerial, USART
ПериферияACMP, ПОР
Спецификация
Тактовая частота20000000
Количество контактов20
RoHSСоответствует
КорпусDIP20
ДокументацияATTINY2313A-PU
